Weitere Informationen

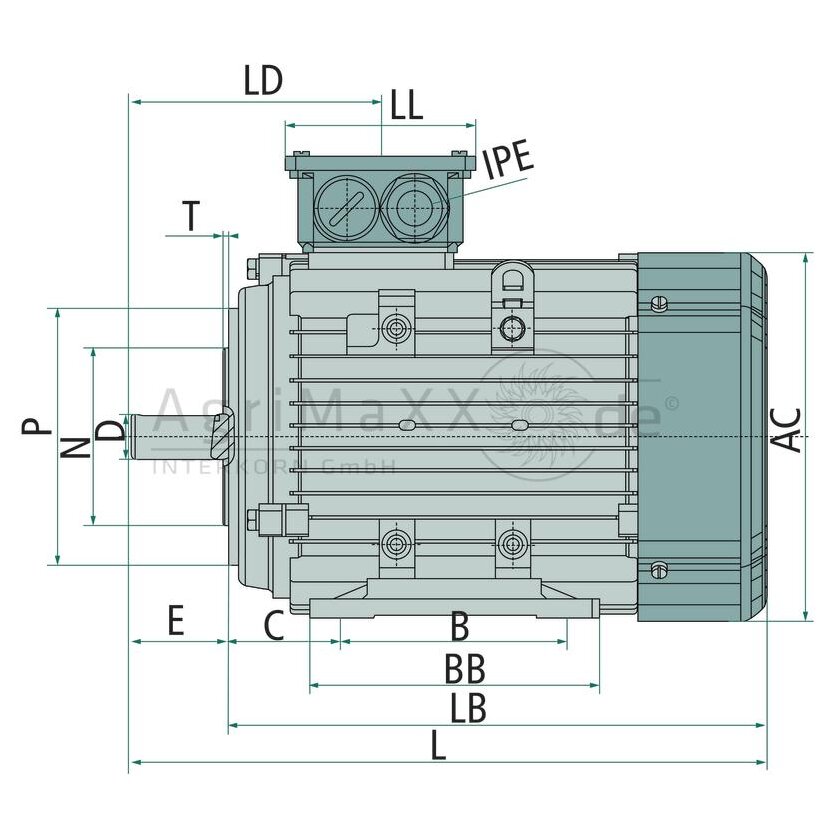

ø s (mm)
4x M6
ø n (mm)
80
größe
80
t (mm)
3
kw
0.75
ø m (mm)
100
energieeffiziensklasse
IE3
ø ac (mm)
155
ad (mm)
124
ø p (mm)
120
drehzahl (u/min.)
1400
h (mm)
80
e (mm)
40
spannung (v)
230/400
f (mm)
6
ausführung
B34A mit Flansch- und Fußbefestigung
b (mm)
100
l (mm)
277
a (mm)
125
ø d (mm)
19
hersteller
IKAMAXX
Spannungen und Frequenzen
Die Toleranzen der Spannungen und Frequenzen des Netzes sind durch die EN 60034-1 Norm geregelt. Im erweiterten Spannungsbereich B ist eine Kombination aus Spannungsabweichung (+/-10%) und Frequenzabweichung (+3%/-5%) zulässig.
Mechanische Auswuchtung
Alle Läufer sind nach DIN EN 60034-14 mit eingelegter halber Passfeder dynamisch entsprechend Schwingstärkestufe A (normal) ausgewuchtet. Hier ist in Anlehnung an DIN ISO 8821 die Auswuchtart “Halbkeilwuchtung” vorgeschrieben.
Betriebsarten
Die Nennleistung gilt für den Dauerbetrieb S1 nach DIN EN 60034-1. Wird der Kurzzeitbetrieb (S2) oder Aussetzbetrieb (S3, S6) benötigt, so ist mit einer Leistungserhöhung zu rechnen. Hierbei muss darauf geachtet werden, dass das relative Kippmoment einen Wert von ≥1,6 ergibt.
Schutzklasse
Alle Motoren sind serienmäßig in Schutzklasse IP55 gemäß DIN EN 60529 ausgeführt.
Isolationsklasse
Alle Motoren haben standardmäßig die Isolationsklasse „F“. Die Ausnutzung der Motoren entspricht bei Bemessungsleistung und Netzbetrieb der Klasse „B“. Bei einer Umgebungstemperatur von 40°C und einer Aufstellhöhe von 1000m kann der Motor bei Nennleistung betrieben werden. Falls sich einer der beiden Werte verändert, ist eine Leistungsreduzierung zu berücksichtigen.
Kühlung und Belüftung
Die Motoren sind mit Radiallüftern aus Kunststoff bzw. Aluminium ausgerüstet, die unabhängig von der Drehrichtung des Motors kühlen (IC 411 nach DIN EN 60034-6). Um eine ausreichende Belüftung zu gewährleisten, muss ein Mindestabstand zur Wand eingehalten werden.
Kugellager
Die nominelle Lagerlebensdauer (Lh10) beträgt unter Ausnutzung der in der Tabelle angegebenen Lastdaten min. 20.000h. Wird der Motor bei 60Hz betrieben, sind die Werte um 10% zu reduzieren.
Material Gehäuse
Aluminium, ab Baugröße 160 Graugussfarbe und Beschichtung
Die Motoren sind serienmäßig in RAL 7030 lackiert. Die Beschichtung der Motoren entspricht dabei C2 „mittel“ nach DIN EN ISO 12944.
Die Toleranzen der Spannungen und Frequenzen des Netzes sind durch die EN 60034-1 Norm geregelt. Im erweiterten Spannungsbereich B ist eine Kombination aus Spannungsabweichung (+/-10%) und Frequenzabweichung (+3%/-5%) zulässig.
Mechanische Auswuchtung
Alle Läufer sind nach DIN EN 60034-14 mit eingelegter halber Passfeder dynamisch entsprechend Schwingstärkestufe A (normal) ausgewuchtet. Hier ist in Anlehnung an DIN ISO 8821 die Auswuchtart “Halbkeilwuchtung” vorgeschrieben.
Betriebsarten
Die Nennleistung gilt für den Dauerbetrieb S1 nach DIN EN 60034-1. Wird der Kurzzeitbetrieb (S2) oder Aussetzbetrieb (S3, S6) benötigt, so ist mit einer Leistungserhöhung zu rechnen. Hierbei muss darauf geachtet werden, dass das relative Kippmoment einen Wert von ≥1,6 ergibt.
Schutzklasse
Alle Motoren sind serienmäßig in Schutzklasse IP55 gemäß DIN EN 60529 ausgeführt.
Isolationsklasse
Alle Motoren haben standardmäßig die Isolationsklasse „F“. Die Ausnutzung der Motoren entspricht bei Bemessungsleistung und Netzbetrieb der Klasse „B“. Bei einer Umgebungstemperatur von 40°C und einer Aufstellhöhe von 1000m kann der Motor bei Nennleistung betrieben werden. Falls sich einer der beiden Werte verändert, ist eine Leistungsreduzierung zu berücksichtigen.
Kühlung und Belüftung
Die Motoren sind mit Radiallüftern aus Kunststoff bzw. Aluminium ausgerüstet, die unabhängig von der Drehrichtung des Motors kühlen (IC 411 nach DIN EN 60034-6). Um eine ausreichende Belüftung zu gewährleisten, muss ein Mindestabstand zur Wand eingehalten werden.
Kugellager
Die nominelle Lagerlebensdauer (Lh10) beträgt unter Ausnutzung der in der Tabelle angegebenen Lastdaten min. 20.000h. Wird der Motor bei 60Hz betrieben, sind die Werte um 10% zu reduzieren.
Material Gehäuse
Aluminium, ab Baugröße 160 Graugussfarbe und Beschichtung
Die Motoren sind serienmäßig in RAL 7030 lackiert. Die Beschichtung der Motoren entspricht dabei C2 „mittel“ nach DIN EN ISO 12944.
Hinweis:
Bitte stellen Sie vor der Bestellung sicher, dass die gewünschten Ersatzteile zu Ihrer Anwendung passen.
Sollten Sie sich unsicher sein, empfehlen wir vorab eine Fachwerkstatt zu kontaktieren.
Am besten vergleichen Sie die Artikelnummer Ihres zu ersetzten Teils mit unserer Vergleichsnummer, Artikelnummer.
Bitte beachten: Die Abbildung kann vom Original abweichen. Herstellernummern, Vergleichsnummern dienen nur zu Vergleichszwecken.
| Hersteller: | IKAMAXX |
| Kategorie: | Schlepperersatzteile & Zubehör |
| Artikelnummer: | 800.126.108.11 |
| Artikelqualität: | Original |
| Artikelzustand: | Neu |
| Versandgewicht: | 11,13 kg |
| Artikelgewicht: | 11,13 kg |
| Abmessungen ( Länge × Breite × Höhe ): | 30,70 × 23,20 × 17,00 cm |
