Weitere Informationen
d3 (mm)
140
nennweite dn
100
anzahl löcher
8
hersteller
IKAMAXX
ausführung
PN10/16 DIN 2566
gewinde
4
d (mm)
220
h1 (mm)
38
d2 (mm)
18
außen-ø (mm)
220
f (mm)
3
b (mm)
20
d4 (mm)
158
material
Stahl / schwarz
lochkreis-ø (mm)
180
d1 (mm)
114,3
loch-ø (mm)
18
k (mm)
180

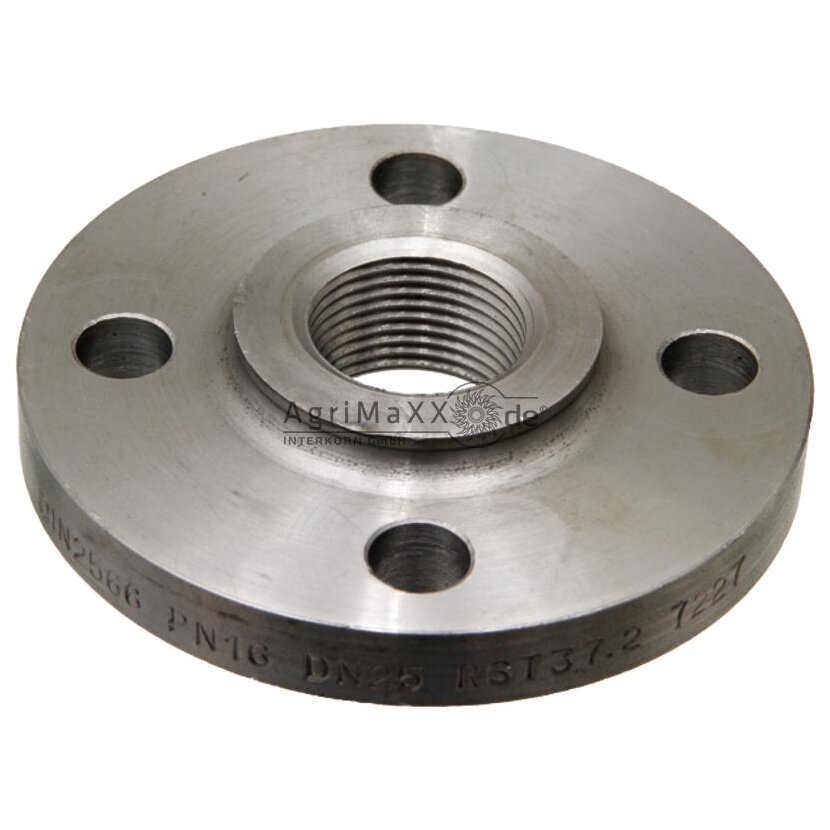

DIN Flansch x Innengewinde
Hinweis:
Bitte stellen Sie vor der Bestellung sicher, dass die gewünschten Ersatzteile zu Ihrer Anwendung passen.
Sollten Sie sich unsicher sein, empfehlen wir vorab eine Fachwerkstatt zu kontaktieren.
Am besten vergleichen Sie die Artikelnummer Ihres zu ersetzten Teils mit unserer Vergleichsnummer, Artikelnummer.
Bitte beachten: Die Abbildung kann vom Original abweichen. Herstellernummern, Vergleichsnummern dienen nur zu Vergleichszwecken.
