Weitere Informationen
vergleichs-nr.
FI-WS-10S-W3-OGR-SKM-MS
typformel
SWV
anschlussgewinde
M18 x 1,5
l5 (mm)
29,5
l3 (mm)
34
l4 (mm)
17,5
bauform
Winkel
l2 (mm)
17,5
s2 (mm)
24
pn (bar)
800
d1 (mm)
10 S
s3 (mm)
22
baureihe
10 S
c (mm)
M18x1,5
bezeichnung

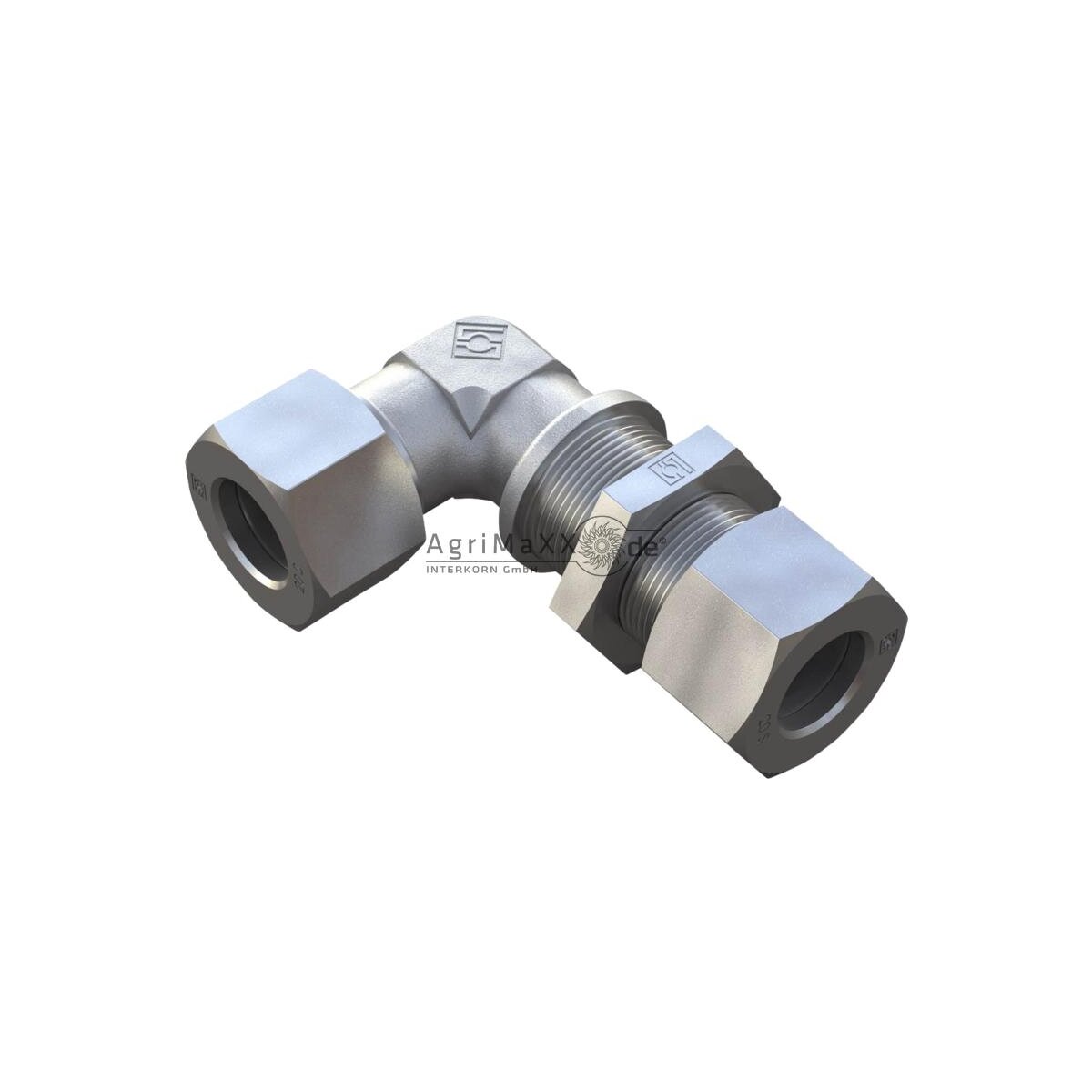

Winkel-Schottverschraubung
s1 (mm)
17
hersteller
STAUFF
STAUFF SWV 10 S - FI-WS-10S-W3-OGR-SKM-MS, 210836, 8212S10 00, 6010001183
• Anschluss 1 + 2: metrisches Außengewinde zylindrisch, 24° Innenkonus
• Bauart: Schottverschraubung gerade
• Norm: DIN 2353
• Werkstoff: Stahl, Zink-Nickel beschichtet
- Vergleichsnummer(n): FI-WS-10S-W3-OGR-SKM-MS, 210836, 8212S10 00, 6010001183
Hinweis:
Bitte stellen Sie vor der Bestellung sicher, dass die gewünschten Ersatzteile zu Ihrer Anwendung passen.
Sollten Sie sich unsicher sein, empfehlen wir vorab eine Fachwerkstatt zu kontaktieren.
Am besten vergleichen Sie die Artikelnummer Ihres zu ersetzten Teils mit unserer Vergleichsnummer, Artikelnummer.
Bitte beachten: Die Abbildung kann vom Original abweichen. Herstellernummern, Vergleichsnummern dienen nur zu Vergleichszwecken.
