Weitere Informationen
volumen (l)
14,5
t stufen-ø 1/2/3/4/5
68/88/107/126/-
kugeltragkraft max. (t)
22
ausstattung
ohne Kardanring
max. traglast kardanring (t)
15
aufhängung
Aufhängezapfen Oben
m (zoll)
1/2
stufen
4
hub (mm)
1705
betriebsdruck max. (bar)
200
hubkraft stufen (t) bei 180 bar
6,4 / 10,7 / 15,8 / 21,9
passender dichtsatz
820RT47
passender kardanring
82000224
anschlussgewinde
G 1/2 BSP
g (mm)
150
d (mm)
45
h (mm)
163
f (mm)
90
c (mm)
170
a (mm)
66
p (mm)
115
b (mm)
45
e (mm)
548
ausführung
Kugel und -pfanne
hersteller
Chapel
Bei der Auswahl eines Teleskopzylinders unbedingt beachten:
Bei Teleskopzylindern, die in einem Kardanring montiert werden, ist die max. Traglast des Kardanrings maßgebend.
Bei Teleskopzylindern mit Kugel und Kugelpfanne ist die Kugeltragkraft zu beachten.
Außerdem gilt:
Der max. Betriebsdruck darf nicht überschritten werden.
Es ist eine Hubbegrenzung vorzusehen die verhindert, dass die Zylinder auf Endanschlag gefahren werden.
Bei eingefahrenem Teleskopzylinder darf die letzte Stufe nicht auf dem Zylinderboden aufliegen. Der Aufbau darf niemals auf den Zylinderboden drücken.
Ausstattung
ohne Kardanring
Bei Teleskopzylindern, die in einem Kardanring montiert werden, ist die max. Traglast des Kardanrings maßgebend.
Bei Teleskopzylindern mit Kugel und Kugelpfanne ist die Kugeltragkraft zu beachten.
Außerdem gilt:
Der max. Betriebsdruck darf nicht überschritten werden.
Es ist eine Hubbegrenzung vorzusehen die verhindert, dass die Zylinder auf Endanschlag gefahren werden.
Bei eingefahrenem Teleskopzylinder darf die letzte Stufe nicht auf dem Zylinderboden aufliegen. Der Aufbau darf niemals auf den Zylinderboden drücken.
Ausstattung
ohne Kardanring
Hinweis:
Bitte stellen Sie vor der Bestellung sicher, dass die gewünschten Ersatzteile zu Ihrer Anwendung passen.
Sollten Sie sich unsicher sein, empfehlen wir vorab eine Fachwerkstatt zu kontaktieren.
Am besten vergleichen Sie die Artikelnummer Ihres zu ersetzten Teils mit unserer Vergleichsnummer, Artikelnummer.

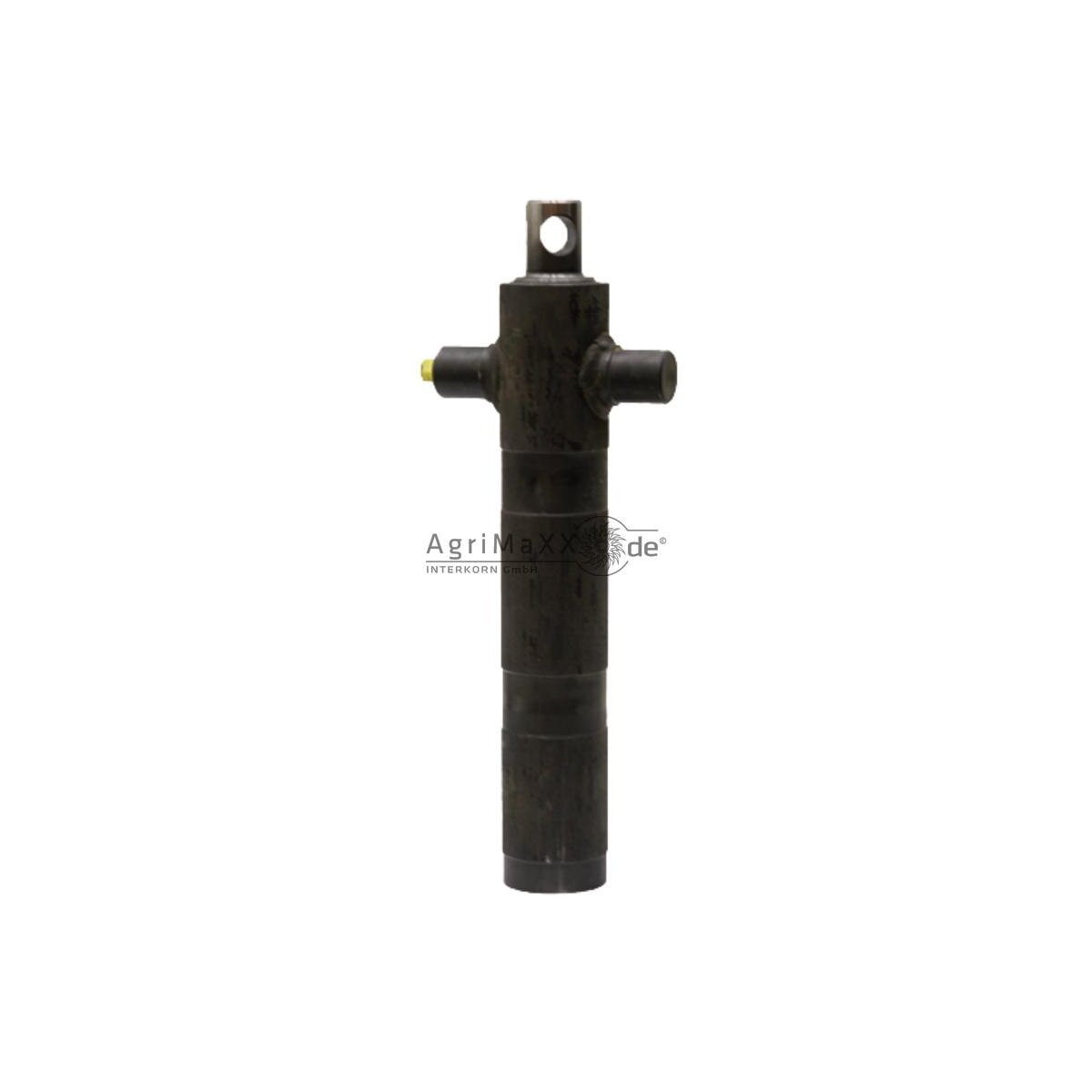

Bitte beachten: Die Abbildung kann vom Original abweichen. Herstellernummern, Vergleichsnummern dienen nur zu Vergleichszwecken.
| Hersteller: | CHAPEL |
| Kategorie: | Schlepperersatzteile & Zubehör |
| Artikelnummer: | 800.114.513.11 |
| Artikelqualität: | Original |
| Artikelzustand: | Neu |
| Versandgewicht: | 83,50 kg |
| Artikelgewicht: | 83,50 kg |
| Abmessungen ( Länge × Breite × Höhe ): | 67,00 × 28,00 × 16,50 cm |
