Kabelübersicht Modulator
Steckplatz am TEBS E Modulator: GIO
-
Verwendung: Adapterkabel
Modulator: TEBS E 4-polig Code B
Komponente: 2-polig -
Verwendung: GIO Y-Verteiler (zu verwenden mit TEBS D Kabeln)
Modulator: TEBS E 4-polig Code B
Komponente: 2x 3-polig ABS-Stecker -
Verwendung: Kabel für Anfahrhilfe
Modulator: TEBS E 2-polig Code B
Komponente: Pin 2: braun = Masse
Pin 3: schwarz = Plus -
Verwendung: Kabel für Anfahrhilfe oder Rangierhilfe
Modulator: TEBS E 3-polig rund für GIO-Verteiler
Komponente: 2-polig offen, braun = Masse, schwarz = Input -
Verwendung: Kabel für Anfahrhilfe und Zwangssenken (bzw. Entladeniveauschalter)
Modulator: TEBS E 4-polig Code B
Komponente: 2x 2-polig offen
Zwangssenken: blau: Taster 1 braun = Masse
Anfahrhilfe: blau = Taster 2, braun = Masse -
Verwendung: Kabel für Anfahrhilfe, Entladeniveau oder Wegsensor
Modulator: TEBS E 4-polig Code B
Komponente: 4-polig, 3-adrig offen, DIN-Bajonett -
Verwendung: Kabel für Drucksensor
Modulator: TEBS E 4-polig Code B
Komponente: DIN-Bajonett, 4-polig -
Verwendung: Kabel für Drucksensor, Liftachse oder Wegsensor
Modulator: TEBS E 3-polig rund für GIO-Verteiler
Komponente: 4-polig DIN-Bajonett -
Verwendung: Kabel für ECAS 2-Punkt- Regelung
Modulator: 4-polig Code B
Komponente: 4-polig, DIN-Bajonett -
Verwendung: Kabel für ECAS ECAS Ventile, Liftachsventil (impulsgesteuert), eTASC
Modulator: TEBS E 4-polig Code B
Komponente: 4-polig, DIN-Bajonett -
Verwendung: Kabel für ECAS-Ventil oder LACV-IC
Modulator: TEBS E 3-polig rund für GIO-Verteiler
Komponente: 4-polig DIN-Bajonett -
Verwendung: Kabel für externe ECAS an TEBS E
Modulator: TEBS E 4-polig Code B
Komponente: 3-adrig offen mit PG-Verschraubung -
Verwendung: Kabel für Liftachsventil , Kabel für TASC (RtR)
Modulator: TEBS E 4-polig Code B
Komponente: 4-polig, DIN-Bajonett -
Verwendung: Kabel für mechanischen Schalter für Straßenfertigerbremse (nicht für Näherungsschalter)
Modulator: TEBS E 3-polig und für GIO-Verteiler
Komponente: 2-polig offen, braun = Masse, schwarz = Input -
Verwendung: Kabel für Wegsensor
Modulator: TEBS E 4-polig Code B
Komponente: DIN-Bajonett, 4-polig -
Verwendung: Universalkabel
Modulator: TEBS E 4-polig Code B
Komponente: 4-polig offen
Kabelfarben:
Pin 1: rot
Pin 2: braun
Pin 3: gelb/grün
Pin 4: blau
Steckplatz am TEBS E Modulator: GIO und IN/OUT
-
Verwendung: Kabel für 24N oder Anfahrhilfe
Modulator: TEBS E 4-polig, Code C 4-polig, Code B 2-polig
Komponente: 4-polig DIN-Bajonett -
Verwendung: Verteilerkabel für 24N oder Anfahrhilfe oder Zwangssenken
Modulator: TEBS E 4-polig, Code C 4-polig, Code B 2-polig
Komponente: 4-polig DIN-Bajonett -
Verwendung: Verteilerkabel für 24N, Anfahrhilfe oder Zwangssenken
Modulator: TEBS E 4-polig, Code C 4-polig, Code B 2-polig
Komponente: 4-polig DIN-Bajonett
Steckplatz am TEBS E Modulator: GIO5
-
Verwendung: Adapter für das 2-kreisige Liftachsventil
Komponente: M27 -
Verwendung: CAN-Diagnosekabel (nur für Premium)
Hinweis: Nur Diagnosekabel zum Interface
Modulator: TEBS E 4-polig Code B
Komponente: 7-polig Diagnosebuchse mit gelber Kappe -
Verwendung: Kabel für Telematik (nur für Premium)
Modulator: TEBS E 4-polig Code B
Komponente: 4-adrig offen -
Verwendung: Kabel für Telematik (nur für Premium)
Modulator: TEBS E 4-polig Code B
Komponente: 4-polig DIN-Bajonett -
Verwendung: Kabel für Telematik (nur für Premium)
Modulator: TEBS E 4-polig Code B
Komponente: 6-polig -
Verwendung: TASC Adapter
Modulator: 2x DIN-Bajonett
Komponente: DIN-Bajonett
Steckplatz am TEBS E Modulator: IN/OUT
-
Verwendung: Kabel für Stopplichtversorgung (24N)
Modulator: TEBS E 4-polig Code C
Komponente: 2-polig offen
Kabelfarben: Pin 1: blau = Plus
Pin 2: braun = Masse -
Verwendung: Kabel für Stopplichtversorgung (24N)
Modulator: TEBS E 4-polig Code C
Komponente: 2-polig, DIN-Bajonett -
Verwendung: Kabel für Stopplichtversorgung (24N), Anfahrhilfe und Zwangssenken
Modulator: TEBS E 4-polig Code C
Komponente: 4-polig offen
Pin 1: rot = Plus
Pin 2: braun = Masse
Pin 3: blau
Pin 4: gelb/grün -
Verwendung: Kabel für Stopplichtversorgung (24N), Anfahrhilfe und Zwangssenken
Modulator: TEBS E 4-polig Code C
Komponente: 4-polig, DIN-Bajonett
Steckplatz am TEBS E Modulator: Power
-

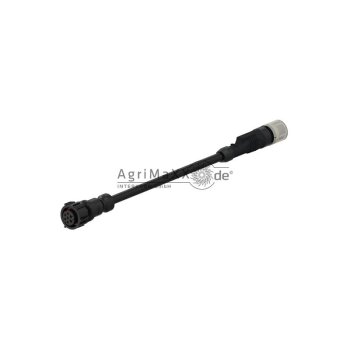

Verwendung: POWER Verlängerungskabel, nur für CAN-Router / CAN-Repeater!
Modulator: DIN-Bajonett
Komponente: 7-polig, DIN-Bajonett -

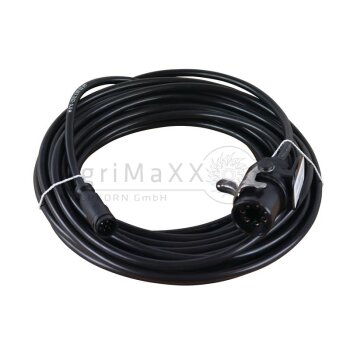

Verwendung: Powerkabel für Deichselanhänger
Modulator: TEBS E 8-polig Code A
Komponente: 7-polig ISO 7638 Stecker -
Verwendung: Powerkabel für Deichselanhänger mit Trennstellenstecker
Modulator: ISO 7638-Steckdose
Komponente: 7-polig, DIN-Bajonett -
Verwendung: Powerkabel für Sattelanhänger
Modulator: TEBS E 8-polig Code A
Komponente: ISO 7638 7-polig Steckdose -
Verwendung: Powerkabel für Sattelanhänger mit Trennstellenstecker
Modulator: ISO 7638-Steckdose
Komponente: 7-polig, DIN-Bajonett -
Verwendung: Powerkabel mit offenem Ende
Modulator: TEBS E 8-polig Code A
Komponente: 7-adrig offen -

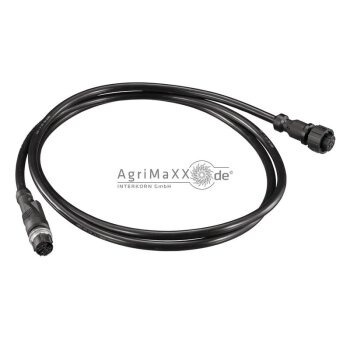

Verwendung: Powerkabel mit Trennstelle
Modulator: TEBS E 8-polig Code A
Komponente: 7-polig ISO 7638 DIN-Bajonett -

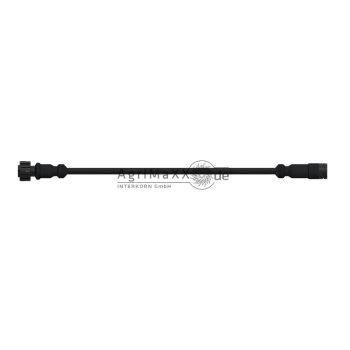

Verwendung: Powerkabel mit Trennstelle
Modulator: TEBS E 8-polig Code A
Komponente: 7-polig, DIN-Bajonett
Steckplatz am TEBS E Modulator: SUBSYSTEMS
-
Verwendung: Kabel für ECAS Bedieneinheit
Modulator: TEBS E 8-polig Code C
Komponente: Steckdose „ECAS Bedieneinheit“ -
Verwendung: Kabel für ECAS-Bedienbox
Modulator: TEBS E 8-polig Code C
Komponente: 7-polig, DIN-Bajonett -
Verwendung: Kabel für OptiTireTM/IVTM
Modulator: TEBS E 8-polig Code C
Komponente: 7-polig, DIN-Bajonett -
Verwendung: Kabel für SmartBoard + ECAS-Bedieneinheit
Modulator: TEBS E 8-polig Code C
Komponente: 7-polig, DIN-Bajonett, Steckdose ECAS-Bedieneinheit -
Verwendung: Kabel für SmartBoard
Modulator: TEBS E 8-polig Code C
Komponente: 7-polig, DIN-Bajonett -
Verwendung: Kabel für SmartBoard und OptiTireTM
Modulator: TEBS E 8-polig Code C
Komponente: 7-polig, 2x DIN-Bajonett -
Verwendung: Kabel für Telematik
Modulator: TEBS E 8-polig Code C
Komponente: 4-polig, DIN-Bajonett -
Verwendung: Kabel für Telematik
Modulator: TEBS E 8-polig Code C
Komponente: 6-polig -
Verwendung: Kabel für Telematik/SmartBoard
Modulator: TEBS E 8-polig Code C
Komponente: DIN-Bajonett, 6-polig -
Verwendung: Universalkabel
Modulator: 2 m, 6 m TEBS E, 8-polig, Code C
Komponente: 8x offen
