Weitere Informationen
funktion steuerkolben
2x dw, 1x mit Schwimmstellung
nenndurchfluss (l/min)
80
ausführung
geschlossenes System, Load Sensing

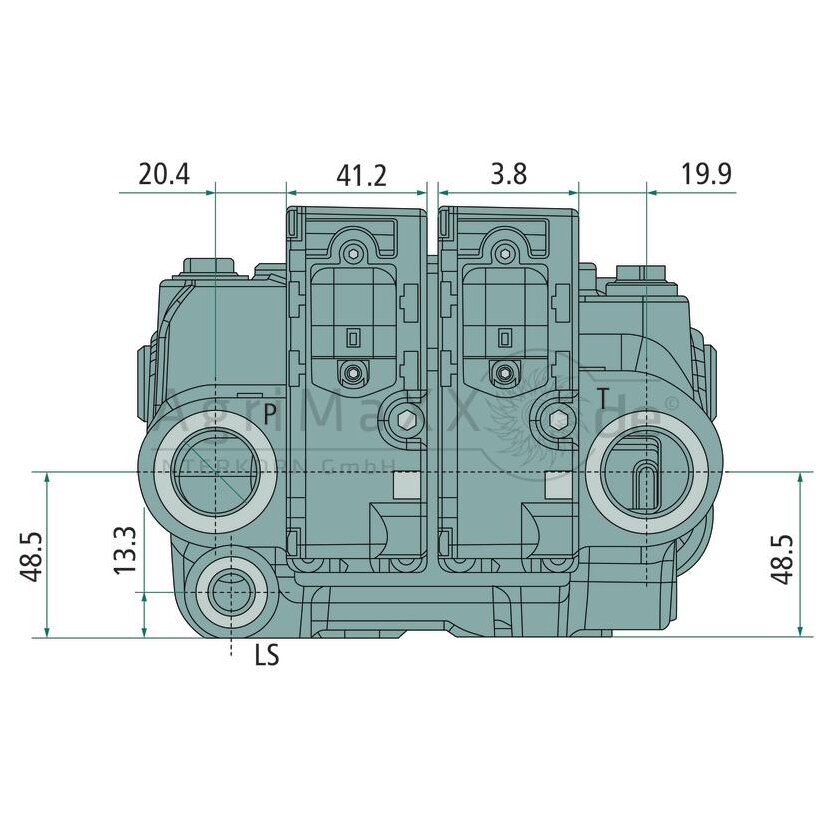

anschluss a-b (bsp)
G 1/2
pn (bar)
250
anschluss t (bsp)
G 3/4
anschluss ls (bsp)
G 1/4
anzahl on/off funktionen
1 (Taster)
anschluss p (bsp)
G 3/4
system
CC (Closed Center)
hersteller
Walvoil

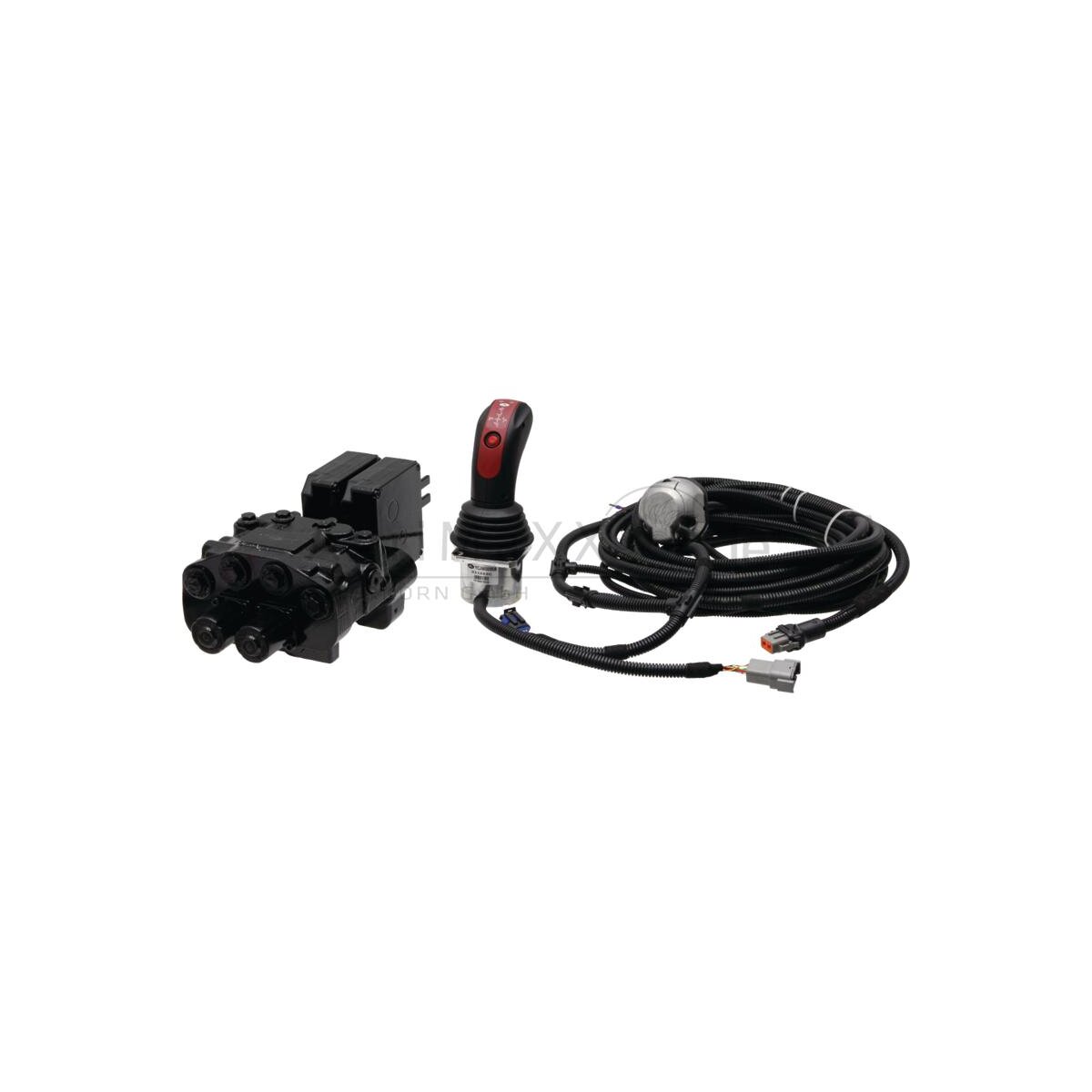

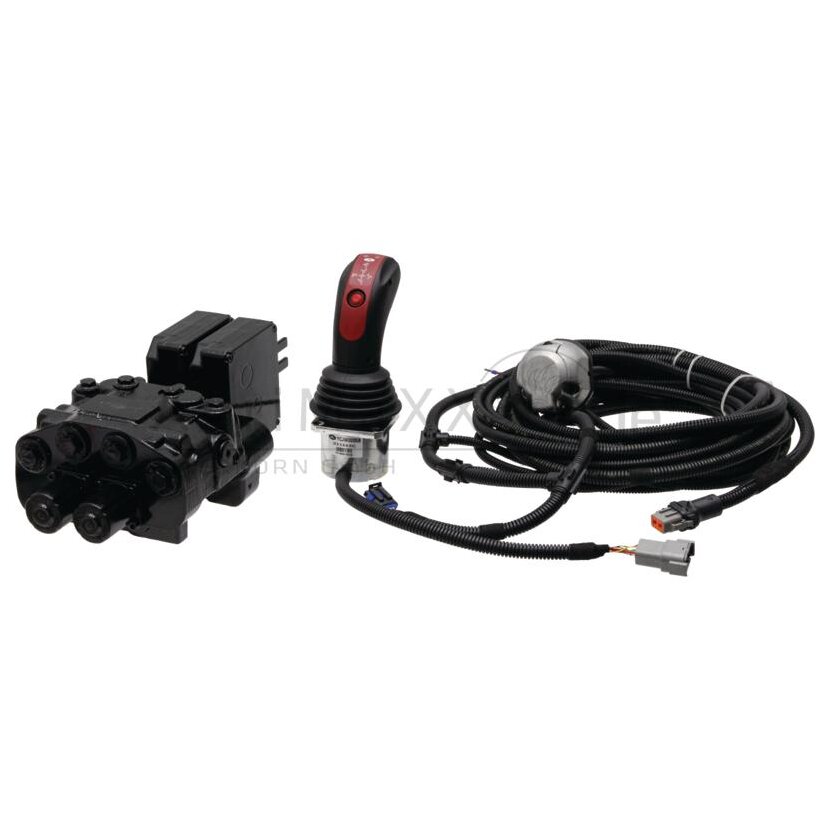

Steuerventile sind in den meisten Fällen seilzugbetätigt oder werden durch elektromagnetische Hilfselemente bedient.
Eine Alternative bietet die mechatronische Lösung von Walvoil, welche schon seit vielen Jahren von weltweittätigen Automobilherstellern und Offroadherstellern in der Erstausrüstung verwendet wird. Diese Lösung basiert auf einem elektronischem Servomotor welcher mit einem CAN Bus ausgestattet ist.
Die Vorteile dieser Lösung sind:
• wird komplett geliefert und ist einfach zu montieren
• die komfortable Ansteuerung des Ventils über einen Joystick
• integrierte Bedienung der Schwimmstellung und von Hilfsfunktionen
• schnelle Reaktionszeit
• wartungsfrei und lange Lebenszeit
• kompakt und leicht
• geringe Leckage
1. Steuerventil
Funktion Kolben: 2x doppeltwirkend, 1x mit Schwimmstellung
Ø Durchflussmenge: 80 l/min Arbeitsdruck: 250 bar
max. Rücklaufdruck (am Anschluss T): 10 bar
interne Leckage: 3 cm³/min
Arbeitsbereich: 15 mm²/s - 75 mm²/s
Viskosität min.: 12 mm²/s
Viskositä max.: 400 mm²/s
2. CAN bus Konsole
Versorgungsspannung: 8 V - 16 V DC CAN bus: CAN 2.0B
Schutzgrad: IP65
Arbeitstemperatur :- 30° C bis + 85° C
Elektromagnetische Verträglichkeit (EMV) nach ISO 14982 Schalter (P0) mit Arretierung zum Ein- und Ausschalten des Steuerhebels. Einschalten der Schwimmstellung über Schalter (P8) und Hebelstellung in „Y1“. Zwei weitere Schalter (P6,P7) mit Federrückstellung zur freien Verfügung ( max. 6 A).
Das komplette System muss über einen externen Schalter, in der Regel das Zündschloss, ein- und ausgeschaltet werden.
3. EME mechatronisches Modul
Versorgungsspannung: 9 V - 16 V DC
Schutzgrad: IP67 Arbeitstemperatur: - 25° C bis + 85° C Hub: + - 12mm
Elektromagnetische Verträglichkeit (EMV) nach ISO 14982 CAN bus: CAN 2.0B
Eine Alternative bietet die mechatronische Lösung von Walvoil, welche schon seit vielen Jahren von weltweittätigen Automobilherstellern und Offroadherstellern in der Erstausrüstung verwendet wird. Diese Lösung basiert auf einem elektronischem Servomotor welcher mit einem CAN Bus ausgestattet ist.
Die Vorteile dieser Lösung sind:
• wird komplett geliefert und ist einfach zu montieren
• die komfortable Ansteuerung des Ventils über einen Joystick
• integrierte Bedienung der Schwimmstellung und von Hilfsfunktionen
• schnelle Reaktionszeit
• wartungsfrei und lange Lebenszeit
• kompakt und leicht
• geringe Leckage
1. Steuerventil
Funktion Kolben: 2x doppeltwirkend, 1x mit Schwimmstellung
Ø Durchflussmenge: 80 l/min Arbeitsdruck: 250 bar
max. Rücklaufdruck (am Anschluss T): 10 bar
interne Leckage: 3 cm³/min
Arbeitsbereich: 15 mm²/s - 75 mm²/s
Viskosität min.: 12 mm²/s
Viskositä max.: 400 mm²/s
2. CAN bus Konsole
Versorgungsspannung: 8 V - 16 V DC CAN bus: CAN 2.0B
Schutzgrad: IP65
Arbeitstemperatur :- 30° C bis + 85° C
Elektromagnetische Verträglichkeit (EMV) nach ISO 14982 Schalter (P0) mit Arretierung zum Ein- und Ausschalten des Steuerhebels. Einschalten der Schwimmstellung über Schalter (P8) und Hebelstellung in „Y1“. Zwei weitere Schalter (P6,P7) mit Federrückstellung zur freien Verfügung ( max. 6 A).
Das komplette System muss über einen externen Schalter, in der Regel das Zündschloss, ein- und ausgeschaltet werden.
3. EME mechatronisches Modul
Versorgungsspannung: 9 V - 16 V DC
Schutzgrad: IP67 Arbeitstemperatur: - 25° C bis + 85° C Hub: + - 12mm
Elektromagnetische Verträglichkeit (EMV) nach ISO 14982 CAN bus: CAN 2.0B
Hinweis:
Bitte stellen Sie vor der Bestellung sicher, dass die gewünschten Ersatzteile zu Ihrer Anwendung passen.
Sollten Sie sich unsicher sein, empfehlen wir vorab eine Fachwerkstatt zu kontaktieren.
Am besten vergleichen Sie die Artikelnummer Ihres zu ersetzten Teils mit unserer Vergleichsnummer, Artikelnummer.
Bitte beachten: Die Abbildung kann vom Original abweichen. Herstellernummern, Vergleichsnummern dienen nur zu Vergleichszwecken.
| Hersteller: | Walvoil |
| Kategorie: | Schlepperersatzteile & Zubehör |
| Artikelnummer: | 800.124.384.11 |
| Artikelqualität: | Original |
| Artikelzustand: | Neu |
| Versandgewicht: | 16,99 kg |
| Artikelgewicht: | 16,99 kg |
| Abmessungen ( Länge × Breite × Höhe ): | 69,60 × 31,50 × 27,20 cm |
